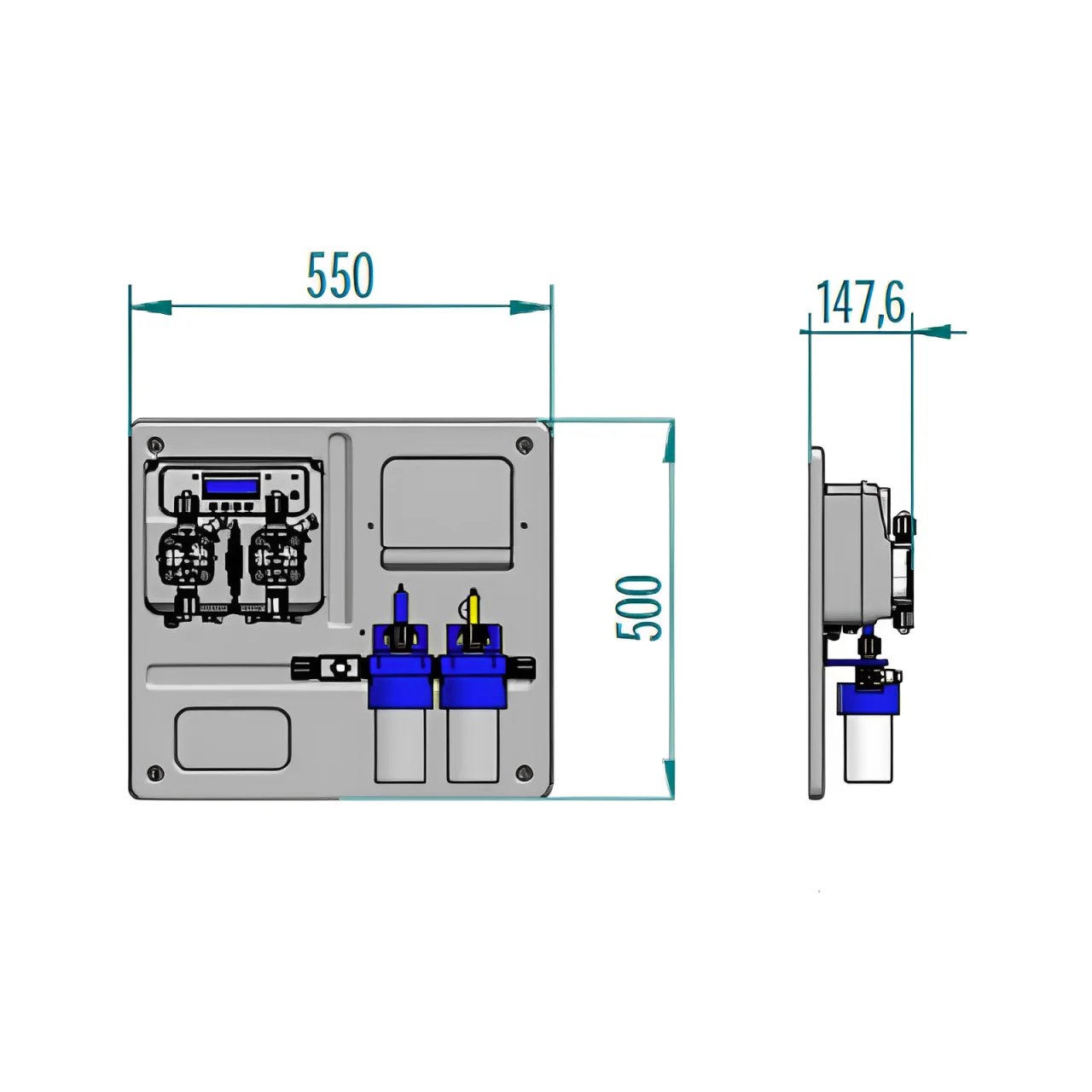

PANNEAU COMBINÉ ME-DUAL PH – REDOX
PANNEAU COMBINÉ ME-DUAL PH – REDOX
Panneaux- Panneau thermoformé câblage électrique IP 65
- Système de dosage ME DUAL pH/redox avec instrument de pH, redox et température T°
- Afficher numérique LCD rétroéclairé
- Filtre de 50 micron à maille lavable logé en porte-sonde à débit modèle PRO-H2C
- Attaque entrée eau 4 x 6 ou 8 x 12
- Capteur de débit pour arrêter le dosage lorsque l’installation n’est pas en fonctionnement
- Alarme surdosage pour éviter les excès chimiques dans le bain
- Réglage du départ différé
- Définition d’une password de protection
- Fonction de la stabilité du pH pour éviter le dosage de chlore avec valeurs de pH différent du set point
- Signal de débit en % instantanée
- 3 types de fonctionnement possibles: constants, ON / OFF, proportionnelle
- Menu en 4 langues: italien, anglais, français, espagnol
- Relé d’alarme ( CONTACT PROPRE )
- Rétablir les paramètres de défaut
- Stop dosage avec fonction STAND_BY
- Signal de over / under range de la mesure
Descriptions
Spécifications
OPTIONAL
- Prédisposition pour capteur de débit
- Prédisposition pour sonde niveau
- Prédisposition pour sonde de température
|
|
Matériau standard | Sur demande |
|---|---|---|
| Corps pompe |
PVDF attaque 1/2” |
PP attaque 1/2” |
| Sphère |
Pyrex |
Ceramique, PTFE, AISI 316 |
| Diaphragme |
PTFE |
- |
| Raccords |
PVDF |
PP |
| Scellés |
Viton ® |
EPDM |
| Corps valve |
PVDF 4 x 6 |
PP 4 x 6 |
| Filtre fonde |
PVDF attaque 4 x 6 vanne à lèvres |
PP 4 x 6 vanne sphère |
| Vanne injection |
PVDF attaque 4 x 6 vanne sphère |
PP attaque 4×6 vanne sphère |
| Tuyau aspiration |
PVC 4 x 6 |
PVDF 4 x 6 |
| Tuyau refoulement |
PE 4 x 6 |
PVDF 4 x 6 |
| PANNEAU ME-DUAL PH-REDOX |
SPEEDY FAMILY MP2, PANNEAU MP-DUAL PH-REG, SPEEDY POOL, PANNEAU MP-PRO PH-REDOX, POOL BLUE PLUS, POOL BLUE, POOL CHLORE, POOL FAMILY, POOL SILVER AVEC POMPES ELECTROMAGNETIQUES, POOL SILVER AVEC POMPES PERISTALTIQUES, PANNEAU ME3 PH-REDOX, POOL SILVER, PANNEAU MP-DUAL PH-CHLORE, SPEEDY FAMILY MP1, PANNEAU MP-DUAL PH-REDOX |
CARACTÉRISTIQUES TECHNIQUES :
| Standard | Max lt/h | pression | Max cc / imp | Course | Aimant | Corps pompe |
VAT | Impulses | Poids | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Bar | PSI | kg. | Lbs | ||||||||
| Pompe chlore |
10 |
02 |
29.4 |
1.11 |
1.3 |
Ø 80 |
PVDF |
50 |
150 |
8 |
15.3 |
| Pompe pH |
05 |
10 |
145 |
0.55 |
1.1 |
Ø 80 |
PVDF |
50 |
150 |
||
SONDES QUI PEUVENT ETRE UTILISÉES DANS LA VERSION STANDARD
|
|
PH | Redox | |||
|---|---|---|---|---|---|
| CARACTÉRISTIQUES ÉLECTRODES | PRO-PH | PRO-G-PH | PRO-P-PH | PRO-H-PH | |
| échelle de mesure | 0 ÷ 14 | 0 ÷ 14 | 0 ÷ 14 | 0 ÷ 14 | 0 ÷ 999 |
| Résolution | 0,01 | 0,01 | 0,01 | 0,01 | 0,1 |
| Débit | 40 lt / h | 40 lt / h | 40 lt / h | 40 lt / h | 40 lt / h |
| Corps | epoxy | glass | epoxy | glass | epoxy |
| Électrode | platinum | platinum | platinum | platinum | platinum |
| Température | 60°C | 80°C | 50°C | 130°C | 60°C |
| Connexion | BNC | BNC | BNC | BNC | BNC |
| longueur de câble | 1 mt | 1 mt | 1 mt | 1 mt | 1 mt |
| Pression | 2 bar | 2 bar | 2 bar | 6 bar | 2 bar |
