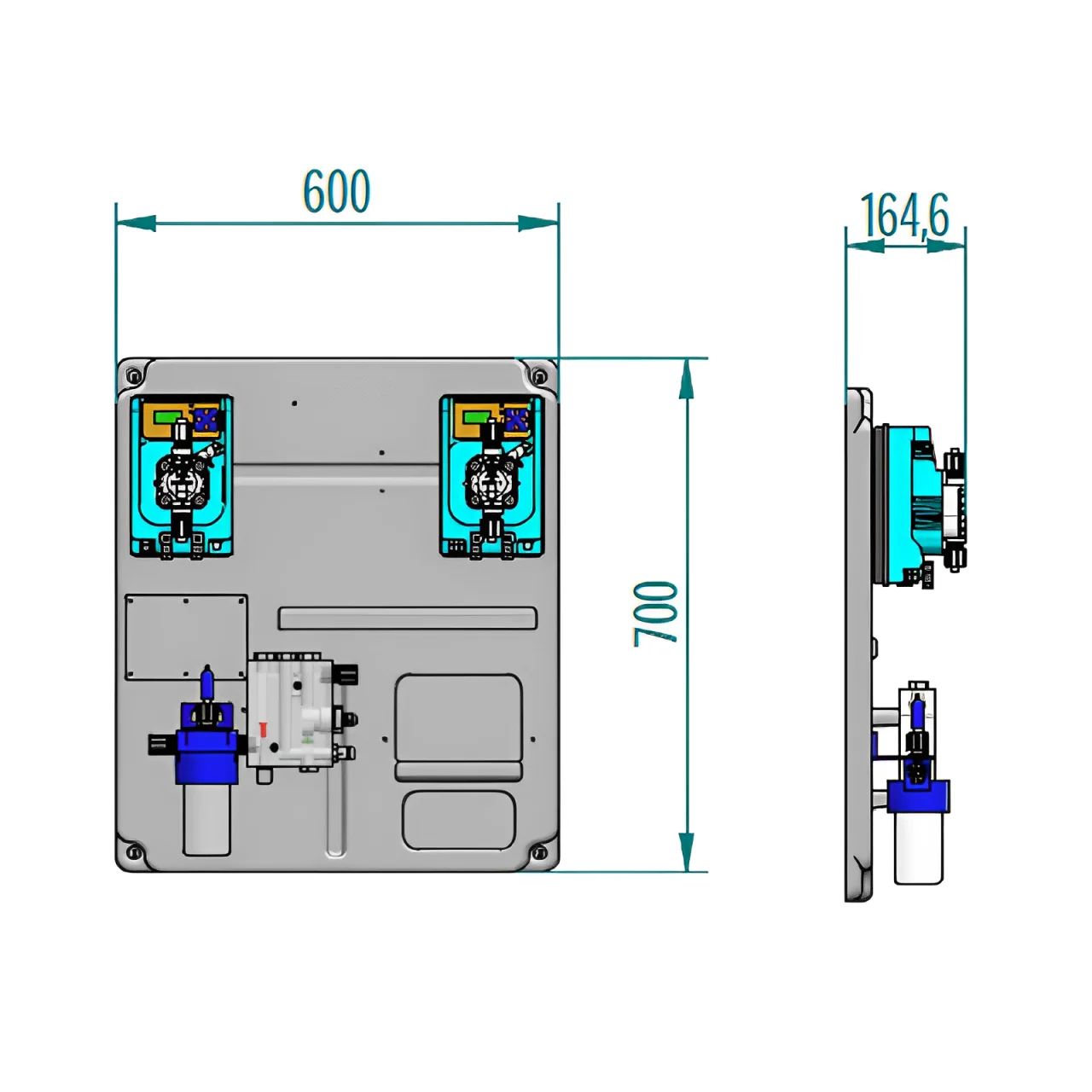

PANNEAU COMBINÉ POOL CHLORE – PH
PANNEAU COMBINÉ POOL CHLORE – PH
Panneaux- Panneau en PVC avec câblage électrique IP 65
- Pompes doseuses ME3-pH/redox avec instrument integré; affichage instantané du pH et du redox en deux décimales
- Pompe doseuse ME3 CLORO avec instrument intégré avec affichage instantané du chlore libéré en p.p.m. en deux décimales
- Filtre de 50 micron réseau lavable et porte-sonde à débit PRO- H1C
- Porte-sonde à débit plexiglass pour sonde de chlore cuivre platinum autonettoyant PRO-HCG-CL3
- Entrées attaque de l’eau 8 x 12
- Capteur de débit pour arrêter le dosage quand l’usine n’est pas en marche
- Alarme de surdosage pour éviter les excès des produits chimiques dans le bassin
- Réglage de la mise en marche différé
OPTIONAL
- Corps pompe en PVDF pour produits oxydants
- Prédisposition pour sonde de niveau
| Matériel standard | Sur demande | |
|---|---|---|
| Corps pompe |
PP attaques 1/2" |
PP attaques 1/2" |
| Sphères |
Pyrex |
Ceramique,PTFE,AISI 316 |
| Diaphragme |
PTFE |
- |
| Raccords |
PP |
PVDF |
| Joints |
Viton |
EPDM |
| Corps vanne |
PP 4 x 6 |
PVDF 4 x 6 |
| Filtre fonde |
PP attaques 4 x 6 vanne à lévre |
PVDF 4 x 6 vanne sphère |
| Vanne d’injection |
PP attaques 4 x 6 vanne sphère |
PVDF attaques 4 x 6 vanne sphère |
| Tuyau d’aspiration |
PVC 4 x 6 |
PVDF |
| Tuyau de refoulement |
PE 4 x 6 |
PVDF |
| PANNEAU POOL CHLORE - PH |
PANNEAU MP-DUAL PH-REG, PANNEAU MP-PRO PH-REDOX, POOL BLUE PLUS, POOL BLUE, POOL FAMILY, POOL SILVER AVEC POMPES ELECTROMAGNETIQUES, POOL SILVER AVEC POMPES PERISTALTIQUES, PANNEAU ME3 PH-REDOX, POOL SILVER, PANNEAU ME-DUAL PH-REDOX, SPEEDY FAMILY MP1, PANNEAU MP-DUAL PH-CHLORE, SPEEDY FAMILY MP2, PANNEAU MP-DUAL PH-REDOX, SPEEDY POOL |
CARACTÉRISTIQUES TECHNIQUES :
SONDES UTILISABLES DANS LA CONFIGURATION STANDARD
| PH | CHLORE | ||||
|---|---|---|---|---|---|
| CARACTÉRISTIQUES ÉLECTRODES | PRO-PH | PRO-G-PH | PRO-P-PH | PRO-H-PH | PRO-CG-CL3 |
| Mesure |
0 ÷ 14 |
0 ÷ 14 |
0 ÷ 14 |
0 ÷ 14 |
0 – 5 mg/l |
| Résolution |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
| Débit |
40 lt / h |
40 lt / h |
40 lt / h |
40 lt / h |
30 – 50 lt / h |
| Corps |
epoxy |
glass |
epoxy |
glass |
plexiglass |
| Eléctrode |
platinum |
platinum |
platinum |
platinum |
Cuivre / paltinum |
| Temperature |
60°C |
80°C |
50°C |
130°C |
5 – 50 °C |
| Connexion |
BNC |
BNC |
BNC |
BNC |
BNC |
| Longueur du câble |
1 mt |
1 mt |
1 mt |
1 mt |
1 mt |
| Pression |
2 bar |
2 bar |
2 bar |
6 bar |
Max 1 bar |
| Standard | Max lt/h | Pression | Max cc / imp | Course | Aimant | Corps pompe | Watt | Impulsion | Poids | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Bar | PSI | kg. | Lbs | ||||||||
|
10-02 |
10 |
02 |
29,4 |
1,11 |
1,3 |
Ø 80 |
PP |
60 |
150 |
3,5 |
6,7 |
|
05-10 |
05 |
10 |
145 |
0,55 |
1,1 |
Ø 80 |
PP |
60 |
150 |
3,5 |
6,7 |
|
04-12 |
04 |
12 |
176 |
0,44 |
0,9 |
Ø 80 |
PP |
60 |
150 |
3,5 |
6,7 |
Haut débit
| Standard | Max lt/h | Pression | Max cc / imp | Course | Aimant | Corps pompe | Watt | Impulsion | Poids | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Bar | PSI | kg. | Lbs | ||||||||
|
24-01 |
24 |
01 |
15 |
3,34 |
2,2 |
Ø 90 |
PVC |
60 |
150 |
4,0 |
8,8 |
|
22-02 |
22 |
02 |
29 |
2,89 |
2,2 |
Ø 90 |
PVC |
60 |
150 |
4,0 |
8,8 |
Haute pression
| Standard | Max lt/h | Pression | Max cc / imp | Course | Aimant | Corps pompe | Watt | Impulsion | Poids | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Bar | PSI | kg. | Lbs | ||||||||
|
03-15 |
03 |
15 |
218 |
0,67 |
1,4 |
Ø 90 |
PP |
60 |
150 |
4,0 |
8,8 |
|
02-18 |
02 |
18 |
261 |
0,44 |
1,4 |
Ø 90 |
PP |
60 |
150 |
4,0 |
8,8 |
